CoxDENS PP Flex 110
CoxDENS® PP Flex CLV 110
Deze renovatie-oplossing is geschikt voor de installatie van een PP flexibele rookgaspijp van
Ø 110 mm in een bestaand CLV kanaal of schacht waarbij 2 tot 4 cv-ketels kunnen worden aangesloten.
Het is een gesloten systeem met verbrandingsluchttoevoer en rookgasfvoer.
Dit ontwerp is volledig afgestemd op moderne renovatieprojecten in de meerlagenbouw.
Specificaties
- Geschikt voor 2 t/m 4 bouwlagen.
- Het reeds aanwezige kanaal heeft een minimale afmeting van Ø 150 mm.
- Er wordt gebruik gemaakt van een flexibele pijp Ø 110 mm. Deze is UV stabiel.
- Aansluiting naar de cv-ketel is Ø 60/100 mm.
- Iedere etage heeft zijn eigen T-stuk.
- Condensafvoer vindt per etage plaats.
- In de woning wordt er afgewerkt met een concentrische brandveilige muurplaat.
Werkwijze in klassiek CLV:
- Inspectie van het CLV kanaal.
- Oude uitmonding inkorten.

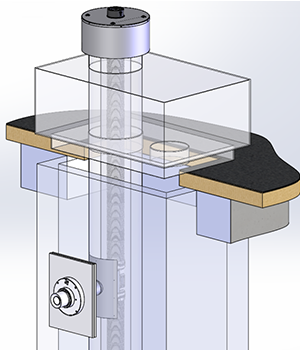

- De nieuwe dakkap plaatsen.
- Schachtwand openen.
- CLV openen.
- Inmeten en vervolgens de volgende stappen:
Werkwijze in bouwkundig kanaal (Shunt):
- Inspectie van het oude kanaal.
- Oude uitmonding aanpassen.
- De nieuwe dakkap plaatsen.
- De schachtwand doorboren.
- Inmeten en vervolgens de volgende stappen:

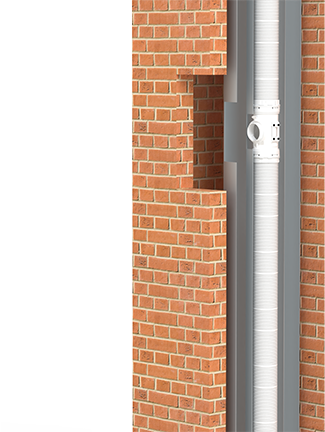

Inhangen PP flexibele pijp met T-stuk per etage.

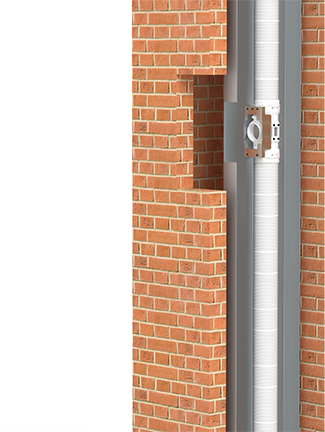

RVS beugel plaatsen. De flexivele leiding wordt gefixeerd.

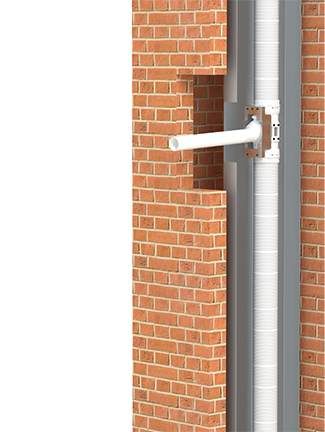

Aansluitpijp koppelen aan T-stuk.

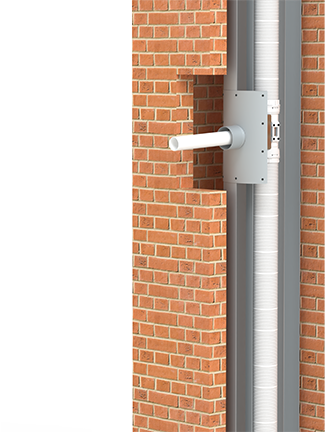

Concentrische afdekschaal plaatsen in klassiek CLV.

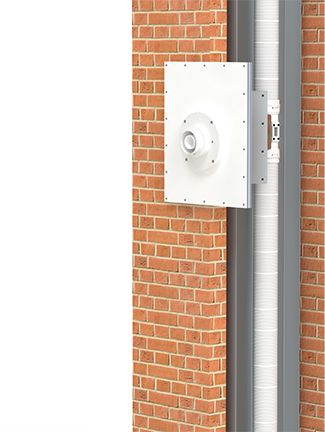

Schacht sluiten met brandveilige plaat.

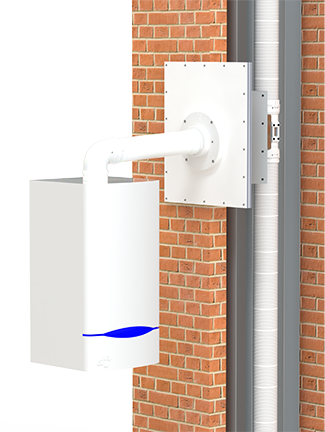

Concentrische brandmanchet plaatsen.
Verdere stappen zijn:
- Het aanbrengen van de muurplaatsticker, ookwel de schacht ID.
- Het uitmondingskapje plaatsen.
- De oude CLV sifon reinigen of sluiten.
