OCTA Dun watergedragen vloerverwarmingssysteem
Vloerverwarmingssysteem OCTA
OCTA is een dun watergedragen vloerwarmingssysteem met een lage opbouwhoogte vanaf 15 mm en uitermate geschikt voor renovatie en nieuwbouw. De toegepaste buisdiameter bedraagt slechts 10 mm.
Een compleet dun watergedragen vloerverwarmingssysteem bestaande uit mat - buis - accessoires.
De mat
De opbouwhoogte van het OCTA-vloerverwarmingssysteem bedraagt slechts 15 mm bij gebruikmaking van een speciale dekvloer. Daardoor is het bijzonder geschikt voor montage op bestaande vloeren bij een renovatie.
Dankzij de doordachte verbindingstechniek kunnen de voorgemonteerde roosters snel in de ruimte worden gelegd en zowel van bovenaf als van onderaf worden verbonden. Er ontstaat geen afval of restmateriaal omdat de matjes eenvoudig kunnen worden losgemaakt en volledig kunnen worden hergebruikt.
Het OCTA-verbindingsprincipe is gebaseerd op een kliksysteem dat een gemakkelijk montage en demontage van de matjes mogelijk maakt. Door hun kleine formaat kunnen de afzonderlijke roostermodules flexibel worden aangepast aan de ruimte.

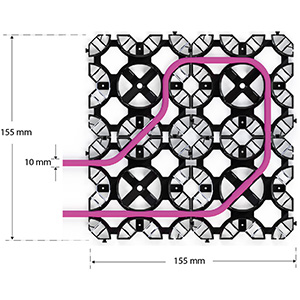

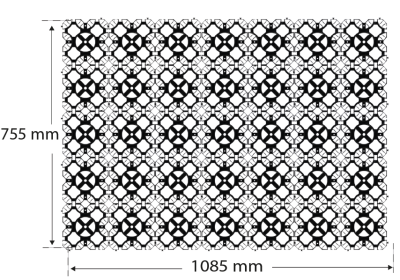

De afmeting van 1 matje is 155x155 mm en ze worden geleverd als een compleet rooster van 1085x755 mm, bestaande uit 5 x 7 stuks, in totaal 35 matjes met een oppervlakte van 0,84 m2.
Er is geen afval of restmateriaal omdat de matjes eenvoudig kunnen worden losgemaakt en hergebruikt.
Pijp PE-RT Ø 10 mm

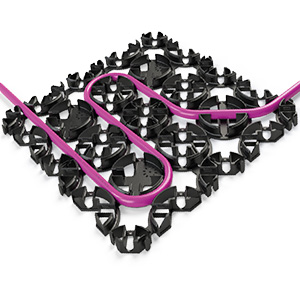

Het OCTA-rooster laat toe dat de PE-RT pijp in hoeken van 45° gelegd kan worden.

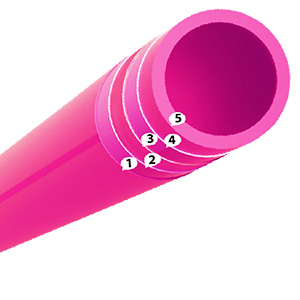

Deze PE-RT pijp bestaat uit 5 lagen:
- Polytheen geschikt voor hoge temperaturen
- Buitenste lijmlaag
- Zuurstofbarrière
- Binnenste lijmlaag
- Polytheen geschikt voor hoge temperaturen
Gekeurd volgens ISO 10508 Klasse 4 voor vloerverwarming.
Voldoet aan BRL 5602 en BRL 5607.

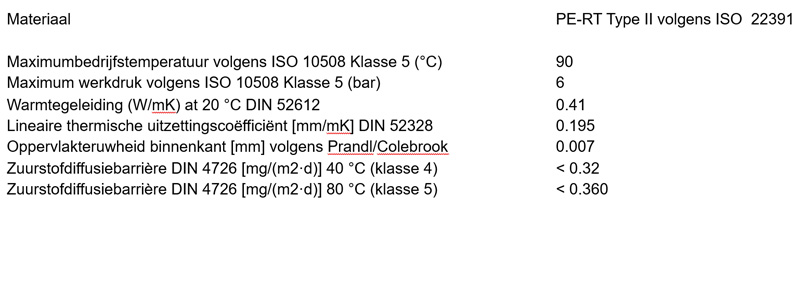

Technische eigenschappen PE-RT pijp
| Materiaal | PE-RT Type II volgens ISO 22391 |
| Maximumbedrijfstemperatuur volgens ISO 10508 klasse 5 (ºC) | 90 |
| Maximum werkdruk volgens ISO 10508 Klasse 5 (bar) | 6 |
| Warmtegeleiding (W/mK) at 20ºC DIN 52612 | 0.41 |
| Lineaire thermische uitzettingscoëfficient [mm/mK] DIN 52328 | 0.195 |
| Oppervlakteruwheid binnenkant [mm] volgens Prandl/Colebrook | 0.007 |
| Zuurstofdiffusiebarriëre DIN 4726 [mg/(m2·d)] 40ºC (klasse 4) | < 0.32 |
| Zuurstofdiffusiebarriëre DIN 4726 [mg/(m2·d)] 80ºC (klasse 5) | < 0.360 |
